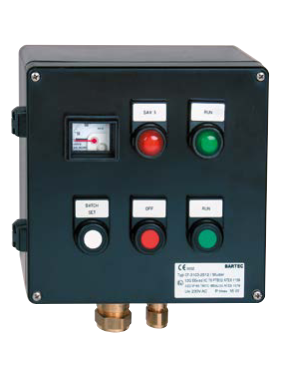

Локальные управляющие станции Bartec для зоны 1 и 21
Специально для опасных зон, где могут присутствовать воспламеняющиеся газы и пыль, компания BARTEC производит коммутационные аппараты, адаптированные под нужды каждого клиента. Для обеспечения максимальной безопасности, в зависимости от условий эксплуатации, эти аппараты получают защиту класса "Повышенная безопасность" или "Защита корпусом".
Преимущества локальных управляющих станций Bartec для зоны 1 и 21
- корпус соответствует заданным габаритам и материалам
- широкий спектр встроенных приборов обеспечивает максимальную функциональность
- проект разрабатывается с учетом требований заказчика к планировке и исполнению
- процесс сертификации был пройден многократно, что подтверждает соответствие всем требования
Описание локальных управляющих станций Bartec для зоны 1 и 21
Коммутационные комбинации от BARTEC разрабатываются по индивидуальным спецификациям заказчика для эксплуатации в зонах с потенциально взрывоопасной атмосферой (газы и пыль). В зависимости от класса опасности зоны, они сертифицируются по степени защиты "Повышенная безопасность" (Ex e) или "Защита корпусом" (Ex d, Ex t).Взрывозащищенные комбинации доступны в корпусах из алюминиевых сплавов, полиэстера или нержавеющей стали. Клиентам предлагается выбор между исполнением в виде шкафа с распашной дверью или корпуса с винтовым креплением крышки. Интеграция командных, известительных и индикаторных устройств, а также систем дистанционного ввода/вывода осуществляется в соответствии с техническими требованиями заказчика. Для применения в зоне 12, с классом защиты t ("Защита корпусом"), допускается установка промышленных серийных устройств. Элементы управления могут быть смонтированы на стандартной несущей шине или на передней панели корпуса. Для последующего расширения функционала и установки дополнительных командно-известительных устройств BARTEC предусмотрены монтажные места, закрываемые заглушками. Все взрывозащищенные комбинации поставляются с предварительно выполненными проводными соединениями на клеммных колодках.
Область применения
Область применения охватывает химическую, нефтехимическую, машиностроительную, приборостроительную, фармацевтическую и пищевую промышленность, а также морские буровые установки.
Взрывозащита
Маркировка (зависит от встроенных компонентов)
зоны 1
II 2G
Ex db eb ma/mb op is q ia/ib [ib]
IIA, IIB, IIC, T6, T5, T4, T3 Gb
II 2(1)G
Ex db eb ma/mb op is q ia/ib [ia Ga]
IIA, IIB, IIC, T6, T5, T4, T3 Gb
зоны 21
II 2D
Ex tb op is [ib] IIIA, IIIB, IIIC
T80 °C, T100 °C, T130 °C Db
II 2(1)D
Ex tb op is [ia Da] IIIA, IIIB, IIIC
T80 °C, T100 °C, T130 °C Db
Температура окружающей среды (Специальное исполнение по запросу)
-20 °C до +40 °C
-55 °C до макс. +80 °C
(зависит от встроенных устройств)
Сертификат испытаний
IBExU 12 ATEX 1099
IECEx IBE 12.0031
Технические характеристики локальных управляющих станций Bartec для зоны 1 и 21
| Характеристики | Значение |
| Материал | |
| тип A7-3.01 с крышкой | алюминий, ALSi 12, литье под давлением или кокильное RAL 7001 серебристо-серый |
| тип A7-3.03 с крышкой | усиленный стекловолокном полиэстер RAL 9005, иссиня-черный |
| тип A7-3.09 с дверцей | усиленный стекловолокном полиэстер RAL 9011, графитно-черный |

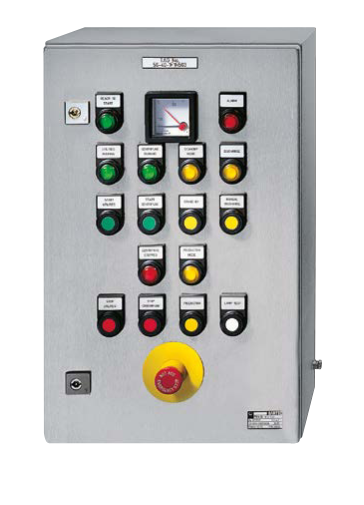

| тип A7-3.13 с дверцей | нержавеющая сталь 1.4301 (304) |
| тип A7-3.32 с крышкой | нержавеющая сталь 1.4404 (316L) Корпус с крышкой |
| тип A7-3.36 с дверцей | нержавеющая сталь 1.4404 (316L) |
| Уплотнения | |
| EPDM (стандарт) | -20 °C до +85 °C |
| PU (стандарт при 07-3109) | -20 °C до +80 °C |
| Силикон | -55 °C до +100 °C |
| Механическая прочность | (по DIN EN 60079-0) Энергия удара 7 Нм |
| Степень защиты | (более высокий класс по запросу) EN 60529/IEC 60529 макс. IP 66 |
| Электрические характеристики | |
| Расчетное напряжение | до 1000 В |
| Расчетный ток | макс. 160 A в зависимости от встроенных приборов |
