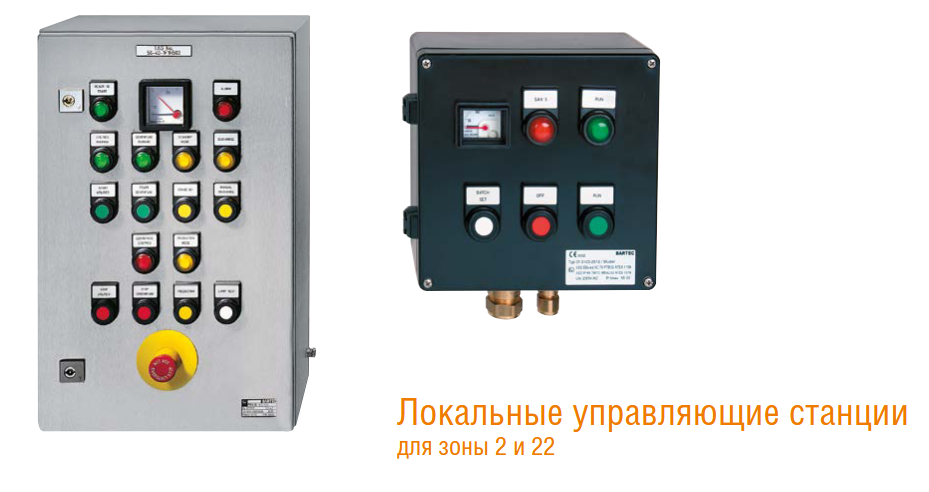

Локальные управляющие станции Bartec для зоны 2 и 22
BARTEC предлагает индивидуальные решения для коммутационных аппаратов, гарантирующие безопасность в зонах с риском взрыва от газов и пыли. В зависимости от применения, аппараты имеют степень защиты "Повышенная безопасность" или "Защита корпусом".
Преимущества локальных управляющих станций Bartec для зоны 2 и 22
- габариты и материал корпуса подобраны оптимально
- максимальная функциональность – благодаря широкому набору встроенных решений
- проект разрабатывается с учетом требований заказчика к планировке и исполнению
Описание локальных управляющих станций Bartec для зоны 2 и 22
Для обеспечения безопасности в зонах с риском взрыва (газ и пыль), BARTEC разрабатывает и производит коммутационные аппараты по индивидуальным заказам. В зависимости от конкретной области применения, эти решения соответствуют классам защиты "Повышенная безопасность" или "Защита корпусом".
Взрывозащищенные комбинации доступны в различных материалах – алюминий, полиэстер или нержавеющая сталь – и могут быть выполнены в виде шкафа с дверцей или корпуса с привинчиваемой крышкой.
Мы предлагаем гибкий подход к монтажу командных, сигнальных и индикаторных устройств, а также систем дистанционного ввода/вывода, полностью адаптируя их под ваши требования. Кроме того, для зоны 22 предусмотрена возможность установки промышленных серийных устройств с классом защиты t ("Защита корпусом") в составе наших комбинаций.
Элементы управления могут быть размещены как на несущей шине, так и на передней панели. Для удобства последующей установки командно-известительных устройств BARTEC, мы предусматриваем специальные монтажные места, которые поставляются с заглушками. Каждая взрывозащищенная комбинация коммутационных аппаратов поставляется с уже выполненными проводными соединениями на клеммах.
Область применения
Разработано для надежной работы в самых требовательных условиях химической, нефтехимической, машиностроительной, приборостроительной, фармацевтической и пищевой промышленности, а также на морских буровых платформах.
Взрывозащита
Маркировка (зависит от встроенных компонентов)
зоны 2
II 3G
Ex db/dc eb/ec ma/mb/mc op is opsh q
ia/ib/ic [ic] IIA, IIB, IIC T6, T5, T4 Gc
II 3(2)G
Ex db/dc eb/ec ma/mb/mc op is opsh q
ia/ib/ic [ib Gb] IIA, IIB, IIC T6, T5, T4 Gc
II 3(1)G
Ex db/dc eb/ec ma/mb/mc op is opsh q
ia/ib/ic [ia Ga] IIA, IIB, IIC T6, T5, T4 Gc
зоны 22
II 3D
Ex tc op is [ic] IIIA, IIIB, IIIC
T80 °C, T100 °C Dc
II 3(2)D
Ex tc op is [ib Db] IIIA, IIIB, IIIC
T80 °C, T100 °C Dc
II 3(1)D
Ex tc op is [ia Da] IIIA, IIIB, IIIC
T80 °C, T100 °C Dc
Температура окружающей среды (Специальное исполнение по запросу)
-20 °C до +40 °C
-55 °C до макс. +80 °C
(зависит от встроенных устройств)
Технические характеристики локальных управляющих станций Bartec для зоны 2 и 22
| Характеристики | Значение |
| Материал | |
| тип A7-3.01 с крышкой | алюминий, ALSi 12, литье под давлением или кокильное RAL 7001 серебристо-серый |
| тип A7-3.03 с крышкой | усиленный стекловолокном полиэстер RAL 9005, иссиня-черный |
| тип A7-3.09 с дверцей | усиленный стекловолокном полиэстер RAL 9011, графитно-черный |
| тип A7-3.13 с дверцей | нержавеющая сталь 1.4301 (304) |
| тип A7-3.32 с крышкой | нержавеющая сталь 1.4404 (316L) Корпус с крышкой |
| тип A7-3.36 с дверцей | нержавеющая сталь 1.4404 (316L) |
| Уплотнения | |
| EPDM (стандарт) | -20 °C до +85 °C |
| PU (стандарт при 07-3109) | -20 °C до +80 °C |
| Силикон | -55 °C до +100 °C |
| Механическая прочность | (по DIN EN 60079-0) Энергия удара 7 Нм |
| Степень защиты | (более высокий класс по запросу) EN 60529/IEC 60529 макс. IP 66 |
| Электрические характеристики | |
| Расчетное напряжение | до 1000 В |
| Расчетный ток | макс. 160 A в зависимости от встроенных приборов |
