Потенциометр Bartec 07-661.-…. до 4 Вт с присоединительными жилами
Потенциометры Bartec Ex демонстрируют возможность достижения мощности до 4 Вт при сохранении компактных габаритов. Их внешние размеры сопоставимы с капсулированными исполнениями других конструкций, при этом точечное или центральное крепление и стандартная ось практически не изменились. На основе многообразия доступных сопротивлений – кольцевых проволочных резисторов, прецизионных потенциометров с проволочной намоткой и углеродных пленочных сопротивлений – была разработана стандартная программа. Металлические корпуса Ex d, имеющие оптимальные габариты для размещения резисторов, изготавливаются со стандартным диаметром 30 мм. Конструкция потенциометров обеспечивает полную реализацию номинальной мощности при температурных классах T6 или T5, что позволяет их применение в зонах 1 и 2. Корпус потенциометра соответствует требованиям признанного типа защиты от возгорания согласно IEC/EN 60079-0.
Взрывозащита
Маркировка
ATEX II 2G Ex db IIC Gb
I M2 Ex db I Mb
Сертификат испытаний
PTB 03 ATEX 1025 U
Температурный класс
T6 до T4
Допуст. температура окр. среды
-55 °C до +40 °C/+60 °C/+80 °C
Технические характеристики потенциометров Bartec 07-661.-…./…. до 4 Вт с присоединительным кабелем
| Характеристики | Значение |
| Степень защиты | мин. IP 54/IEC 60529 |
| Корпус | никелированная латунь (CuZn) |
| Момент затяжки (для гаек) | 200 Нсм |
| Омические потери | Линейные |
| Электрическое подключение | Кабель 4GAF – 0,75 |
| Цементированные проволочные сопротивления | |
| Допуск | ± 5 % |
| Линейный допуск | макс. 3 % от конечного значения |
| Сопротивление изоляции | ≥ 100 MΩ |
| Угол поворот | Электрич./мех. 250°/270° |
| Ударопрочность | 30 Нсм |
| Вес с жилами (0.5 м) | 180 г |
| Углеродные пленочные сопротивления на керамическом основании | |
| Сопротивление изоляции | ≥ 100 MΩ |
| Угол поворота | электр./мех. 270° |
| Ударопрочность | 100 Нсм |
| Вес с жилами (0.5 м) | 200 г |
| Прецизионные резисторы с проволочной обмоткой | |
| Допуск | 1 спираль ± 5 %/10 спиралей > 50 Ω ± 3 % |
| Линейный допуск | до 500 Ω ± 1 % > 500 Ω ± 0,5 % |
| Сопротивление изоляции | ≥ 1000 МΩ |
| Угол поворота | электр./мех. 320° |
| Вес с жилами (0.5 м) | 170 гр |
| Ударопрочность | 100 Нсм |

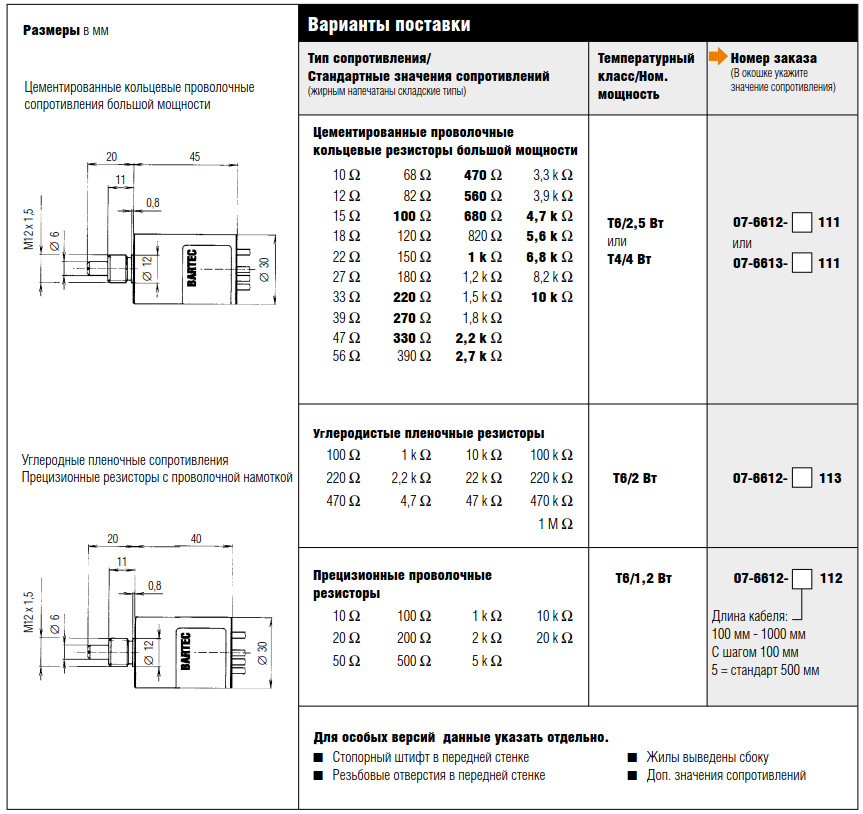

Форма для подбора потенциометра Bartec 07-661.-…. до 4 Вт с присоединительными жилами
