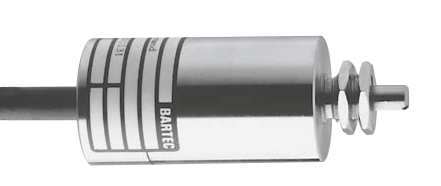

Потенциометры Bartec 07-662.-…./…. до 8 Вт с присоединительным кабелем
Преимущества потенциометров Bartec 07-662.-…./….
- cоответствует высоким стандартам IP-защиты от пыли и влаги
- простая и быстрая установка благодаря продуманной конструкции
- после установки не предусмотрены дополнительные приемочные испытания
Описание

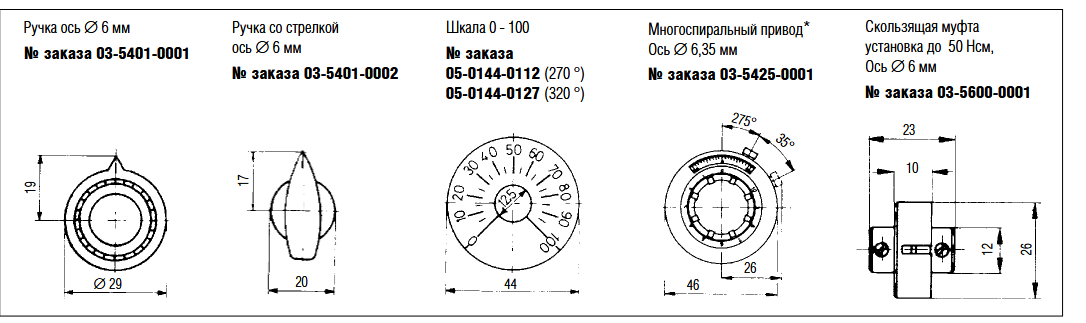

Потенциометр Bartec, модель 07-662.-…./…. представляет собой устройство, состоящее из металлического корпуса с взрывозащищенным исполнением Ex d, внутри которого размещен встроенный потенциометрический элемент. Корпуса, соответствующие требованиям взрывозащиты Ex d, спроектированы с учетом оптимальных габаритов для резистивных элементов и доступны в различных размерах, с диаметром от 30 до 60 мм. Методы крепления и защиты от самопроизвольного откручивания могут варьироваться. В стандартную комплектацию входят две крепежные гайки. Опционально, за дополнительную плату, передняя панель корпуса может быть оснащена резьбовыми отверстиями или стопорным штифтом. В качестве сопутствующих принадлежностей предлагаются различные типы ручек (с индикацией и без), шкалы, специальные приводные механизмы для 10-витковых потенциометров, а также скользящие муфты.
Технические характеристики потенциометров Bartec 07-662.-…./…. до 8 Вт с присоединительным кабелем
| Характеристики | Значение |
| Степень защиты | мин. IP 54/IEC 60529 |
| Корпус | Металлический |
| Момент затяжки (для гаек) | 200 Нсм |
| Омические потери | Линейные |
| Электрическое подключение | Кабель H05VV-F4G 0,75 |
| Цементированные проволочные сопротивления | |
| Допуск | ± 5 % |
| Линейный допуск | макс. 3 % от конечного значения |
| Сопротивление изоляции | ≥ 100 MΩ |
| Угол поворот | Электрич./мех. 250°/270° |
| Ударопрочность | 30 Нсм |
| Вес с кабелем (1 м) | 2,5 Вт 6 Вт 8 Вт 250 г 320 г 550 г |
| Углеродные пленочные сопротивления на керамическом основании | |
| Сопротивление изоляции | ≥ 100 MΩ |
| Угол поворота | электр./мех. 270° |
| Ударопрочность | 100 Нсм |
| Вес с кабелем (1 м) | 240 г |
| Прецизионные резисторы с проволочной обмоткой | |
| Допуск | 1 спираль ± 5 %/10 спиралей > 50 Ω ± 3 % |
| Линейный допуск | 1-спиральный до 500 Ω ± 1 % > 500 Ω ± 0,5 % 10-спиральный ± 0,25 % |
| Сопротивление изоляции | мин. 1 000 MΩ |
| Угол поворота | электр./мех. 1 спиральн 320° ± 2 10 спиральный 10 x 360° +10° |
| Вес с кабелем (1 м) | 1-спиральн. 210 г/10-спиральный 300 г |
| Ударопрочность | 1-спиральный 100 Нсм 10-спиральный 30 Нсм |
Взрывозащита
Маркировка
ATEX
II 2G Ex d e IIC T6 или T5 Gb
II 2D Ex tb IIIC T80 °C или T95 °C Db
Сертификат испытаний
EPS 14 ATEX 1696
IECEx Ex d e IIC T6 или T5 Gb
Ex tb IIIC T80 °C или T95 °C Db
Сертификат испытаний
IECEx EPS 14.0042
Габаритные размеры и артикулы для заказа потенциометров Bartec 07-662.-…./….
| Номер для заказа | Температурный класс | Макс. теряемая мощность | a в мм (дюймах) | b в мм (дюймах) | c в мм (дюймах) | d в мм (дюймах) | e | Габаритная длина f в мм (дюймах) |
| 07-6622-.111/…. | T6 | 2.5 W | Ø 30 (1,2) | 55 (2.2) | Ø 6 (0,2) | 11 (0.4) | M12х1.5 | 66 (2.6) |
| 07-6622-.112/…. | T6 | 1.2 W | -//- | 45 (1.8) | -//- | -//- | -//- | 55 (2.2) |
| 07-6622-.113/…. | T6 | 2 W | -//- | -//- | -//- | -//- | -//- | -//- |
| 07-6623-.111/…. | T5 | 3 W | -//- | 55 (2.2) | -//- | -//- | -//- | 66 (2.6) |
| 07-6624-.111/…. | T6 | 5 W | Ø 45 (1,8) | 90 (3.5) | -//- | -//- | -//- | 101 (4) |
| 07-6624-.102/…. | T6 | 2 W | Ø 38 (1,5) | 50 (2) | Ø 6.35 (0,3) | 8 (0.3) | 3/8-32 UNEF | 61 (2.4) |
| 7-6625-.111/…. | T5 | 6 W | Ø 45 (1,8) | 90 (3.5) | Ø 6 (0,2) | 11 (0.4) | M12х1.5 | 101 (4) |
| 07-6626-.111/…. | T6 | 7 W | Ø 60 (2,4) | 87 (3.4) | -//- | -//- | -//- | 98 (3.9) |
| 07-6627-.111/…. | T6 | 8 W | -//- | -//- | -//- | -//- | -//- | -//- |
