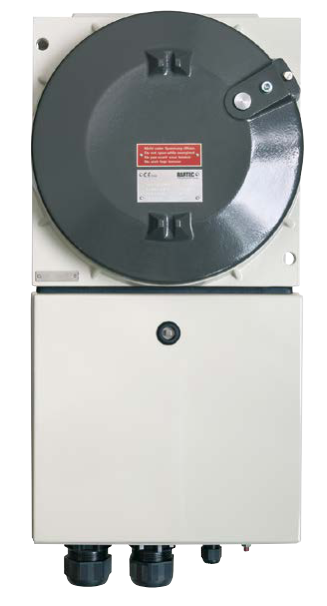

Взрывозащищенный контактор Bartec EX D
Взрывозащищённый контактор Bartec типа Exd предназначен для надёжного коммутирования электрических цепей с током свыше 5 А, обеспечивая безопасное электроснабжение в сетях с потенциально взрывоопасной средой, включая трёхфазные сети с нейтралью (3+N).
Преимущества взрывозащищенного контактора Bartec EX D
- 4 изолированных друг от друга коммутационных контакта: обеспечивают независимое управление четырьмя различными цепями
- 2 дублирующих силовых контактора: для повышения надежности и обеспечения непрерывной работы, один контактор может взять на себя нагрузку в случае отказа другого
- Компактное исполнение: устройство занимает минимальное пространство при монтаже
- Подключаемая мощность: способно коммутировать нагрузку до 18 кВт при напряжении переменного тока 690 В
- Полное обесточивание (размыкание) цепей питания: гарантирует безопасное отключение всех подключенных линий электроснабжения.
Описание взрывозащищенного контактора Bartec EX D
Взрывозащищённый контактор Bartec Exd предназначен для безопасного управления током свыше 5 А или для обеспечения надёжного трёхфазного электропитания в зонах с риском взрыва. Его активация происходит посредством взрывозащищённой системы, использующей избыточное давление газа в герметичном корпусе (например, в блоках управления SILAS или APEX). Контактор оснащён четырьмя гальванически изолированными коммутирующими контактами, работающими в резервированной конфигурации через два последовательно соединённых силовых контактора. Эти контакты также способны подключать трёхфазные потребители.
Взрывозащита
Маркировка
ATEX
II 2G Ex de IIC T6
Сертификат испытаний
PTB 03 ATEX 1138
PTB 03 ATEX 1024
ГОСТ-Р и Ростехнадзор
Температура окружающей среды от -20 °C до +40 °C
Директивы/Стандарты/Допуск
Директива 2004/108/EС
Директива 94/9/EС

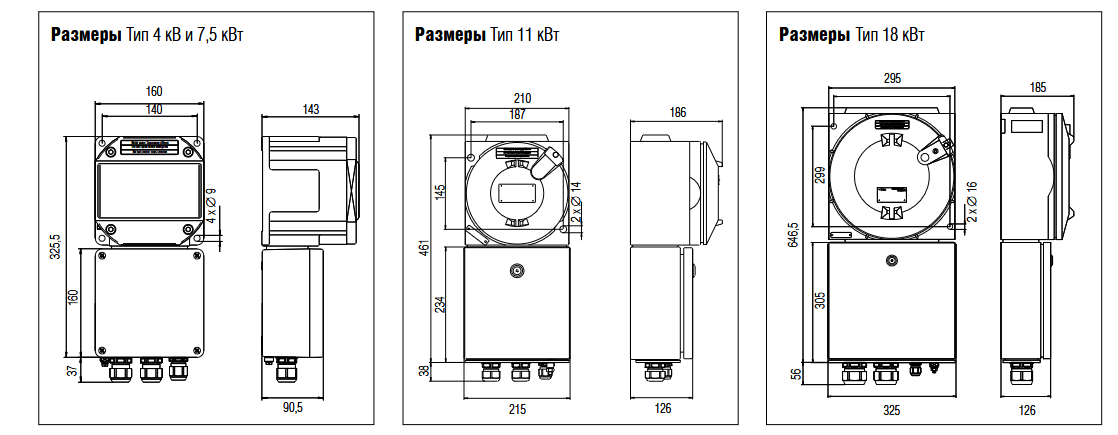

Габаритные размеры взрывозащищенных контакторов Bartec EX D

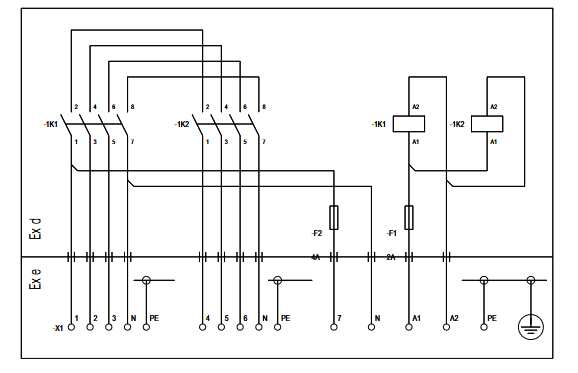

Схема подключения
Таблица выбора параметров взрывозащищенных контакторов Bartec EX D
| Варианты | 4 кВт | 7.5 кВт | 11 кВт | 18 кВт |
| Макс. поперечное сечение проводов
Контактные зажимы | 4 мм2 | 4 мм2 | 16 мм2 | 35 мм2 |
| Кабельное винтовое соединение | 2хМ25, 2хМ20 | 2хМ25, 1хМ20 | 2хМ32, 1хМ20 | 2хМ50, 1хМ20 |
| Расчётный рабочий ток Ie /AC-1
Ue макс. 690 В | 20 A | 20 A | 30 А | 50 А |
| Расчётный рабочий ток Ie /AC-3
Ue 380 – 400 В | 9 А | 18 А | 26 А | 38 А |
| Расчётная рабочая мощность AC-3
220 – 230 – 240 В 380 – 400 В | 2,2 кВт 4 кВт | 4 кВт 7.5 кВт | 6.5 кВт 11 кВт | 11 кВт 18 кВт |
| Защита от короткого замыкания согласно типу 2 для контакторов без термического реле защиты от перегрузки – без защиты двигателя
Ue < 500 В постоянного тока – Предохранитель gG | 20 А | 20 А | 25 А | 50 А |
| Материал
Ex d – взрывозащищённого корпуса | Лакированный алюминий, аналогичный типу RAL 7001 | -//- | Лакированная листовая сталь, аналогичная типу RAL 7032 | -//- |
| Предохранитель контактор (F1) | 2,0 AT | -//- | -//- | -//- |
| Предохранитель взрывозащиты с заполнением взрывонепроницаемого
Корпуса газом под избыточным давлением (F2) | 4,0 AT | -//- | -//- | -//- |
Номер заказа | 07-4230-1101/0292 | 07-4230-1101/029 | 07-4310-0561/0142 | 07-4320-0561/0248 |
