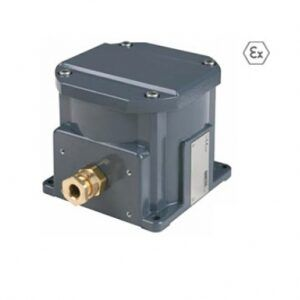

Взрывозащищенный корпус Bartec Ex d для зоны 1 и 2
Преимущества взрывозащищенного корпуса Bartec Ex d для зоны 1 и 2
- соответствие строгим стандартам безопасности для взрывоопасных сред
- разнообразие вариантов отделки крышки для соответствия эстетическим и функциональным требованиям
- различные варианты схем подключения для адаптации к конкретным задачам
- свобода выбора направления ввода питающих и управляющих линий
- интегрированный фланец для упрощения монтажа и интеграции в системы
- минимальная масса изделия, облегчающая монтажные работы
Описание взрывозащищенного корпуса Bartec Ex d для зоны 1 и 2
Корпус Ex d от BARTEC представляет собой герметичный блок управления, разработанный для компактного монтажа промышленных серийных изделий. Внутри корпуса размещаются такие компоненты, как контакторы и реле. Легкая конструкция корпуса обеспечивает гибкость присоединения, включая возможность фланцевого монтажа. Корпус может быть оснащен электрическими и механическими вводами на боковых поверхностях и крышке. В зависимости от исполнения крышки, предусмотрена возможность установки приборов индикации или устройств с клавишами управления, а также интеграция конструктивных узлов Ex i.
Варианты подключения корпуса Bartec
Блоки управления Bartec, обладающие герметичной конструкцией, предоставляют гибкость в подключении: их можно интегрировать непосредственно через кабельные вводы или косвенно, используя пространство подключения типа Ex e. Электрическое соединение между зонами Ex d и Ex e обеспечивается посредством проходных кабельных втулок, сертифицированных для Ex d. Внутри пространства подключения допускается установка элементов управления и индикации.
Взрывозащита
Максимальные значения:
- определяются установленными компонентами; см. маркировочную табличку.
Маркировка ATEX:
- II 2 G Ex db eb ia/ib [ib] IIA, IIB или IIC T6, T5 или T4 Gb
- II 2 (1) G Ex db eb ia/ib [ia] IIA, IIB или IIC T6, T5 или T4 Gb
Сертификат испытаний: PTB 03 ATEX 1138
Температурные режимы:
- окружающая среда: зависит от компонентов; см. типовую фирменную табличку.
- рабочая: -20 °C до +55 °C.
Зоны применения: допущено для зон 1 и 2.
Номер заказа: 07-4230-11
Технические характеристики взрывозащищенного корпуса Bartec Ex d для зоны 1 и 2
- Максимальная потребляемая мощность: до 67 Вт (зависит от конфигурации и класса огнестойкости).
- Класс защиты корпуса: до IP54 (согласно IEC 60529).
- Максимальное сечение подключаемого кабеля: 16 мм².
- Приблизительный вес: около 4 кг (зависит от исполнения).
- Тип покрытия: акриловое.
- Номинальное рабочее напряжение: до 690 В.
- Номинальный рабочий ток: до 104 А.
