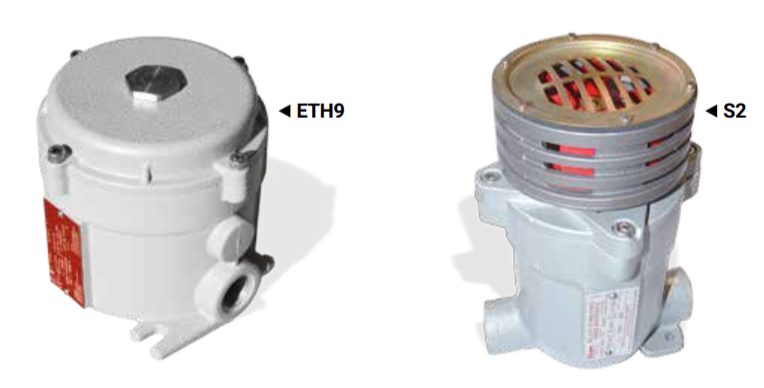

Взрывозащищенные посты сигнализации Bartec FEAM тип ETH9, S2
Взрывозащищенные посты сигнализации Bartec FEAM тип ETH9, S2
Установка: опасные зоны - Зона 1 / 2 (Газы) - Зона 21 / 22 (Пыль)
Классификация: Группа II - Категория 2G 2D
Взрывозащита: ETH9 II 2 G Ex d IIC T6 Gb
II 2 D Ex tb IIIC T85°C Db
S2 II 2 G Ex d IIC T5
II 2 D Ex tD A21 IIIC T100°C
Степень защиты : ETH9 IP66
S2 IP66
Диапазон рабочих температур : ETH9 -60°C ÷ +60°C
S2 -20°C ÷ +55°C
Конструктивные особенности:
- Корпус и крышка: безсвинцовый морской алюминиевый сплав.
- Крепежные элементы: нержавеющая сталь.
- Звуковой излучатель (колокол ETH2C…): сталь с защитным лакокрасочным покрытием.
Технические характеристики взрывозащищенных постов сигнализации Bartec FEAM тип ETH9, S2

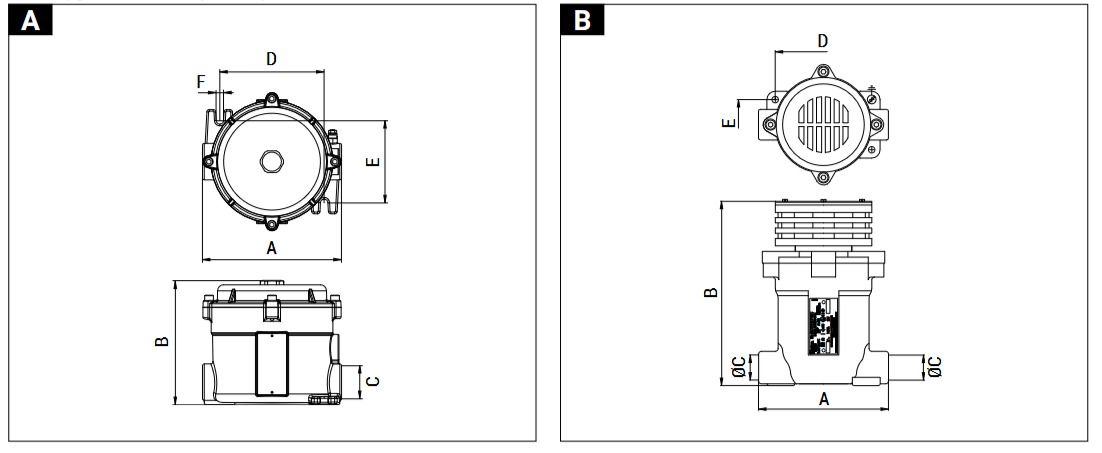

Код | А,мм | В,мм | ØС,мм | D, мм | E,мм | F, мм | Температурный класс (газ) | Температурный класс (пыль) | Вес, кг | Чертеж |
| ETH9 | 160 | 143 | NPT 3/4" | 120 | 95 | 9 | T6 (-20°C / +40°C) | T85°C (Ta -20°C / +40°C) | 2 | А |
| S2… | 145 | 203 | NPT 3/4" | 104 | 54 | Ø7 | T5 (-20°C / +55°C) | T100°C (Ta -20°C / +55°C) | 2.6 | В |
| Тип | Напряжение | Потребление | Функция | Интенсивность звукового сигнала, дБ |
| ETH9#012AC | 12В - 50/60Гц | 13VA | продолжительный | 80 |
| ETH9#024AC | 24В - 50/60Гц | 13VA | продолжительный | 80 |
| ETH9#048AC | 48В - 50/60Гц | 13VA | продолжительный | 80 |
| ETH9#110AC | 110В - 50/60Гц | 13VA | продолжительный | 80 |
| ETH9#230AC | 230В - 50/60Гц | 13VA | продолжительный | 80 |
| ETH9#012DC | 12В - d.c. | 8VA | продолжительный | 80 |
| ETH9#024DC | 24В - d.c. | 8VA | продолжительный | 80 |
| ETH9#048DC | 48В - d.c. | 8VA | продолжительный | 80 |
| ETH9#110DC | 110В - d.c. | 8VA | продолжительный | 80 |
| S2V12CA | 12В - AC/DC | 90Вт | S4-60% 6 раз/час | 100 |
| S2V24CA | 24В - AC/DC | 90Вт | S4-60% 6 раз/час | 100 |
| S2V48CA | 48В - AC/DC | 90Вт | S4-60% 6 раз/час | 100 |
| S2V110CA | 110В - AC/DC | 90Вт | S4-60% 6 раз/час | 100 |
| S2V230CA | 230В - AC/DC | 90Вт | S4-60% 6 раз/час | 100 |
