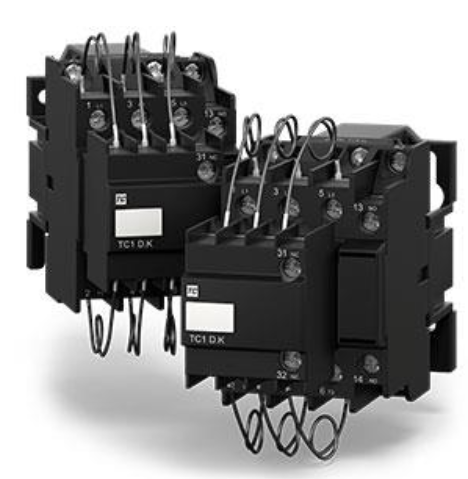

Конденсаторные контакторы NTC

Конденсаторные контакторы серии NTC1 разработаны для управления конденсаторными установками (УКРМ), в том числе с использованием реакторов. Поскольку при подаче напряжения на конденсатор возникают критические пусковые токи (до 200 номинальных), в данных контакторах реализована система двухступенчатого включения. Она включает в себя блок резисторов, которые ограничивают бросок тока в момент замыкания цепи. Вспомогательные контакты срабатывают с опережением, подавая ток через резисторы, а после стабилизации процесса подключаются основные контакты, шунтирующие резистивный блок.

В момент подачи питания конденсатор представляет собой нагрузку, близкую к короткому замыканию, что провоцирует резкий скачок тока. Его амплитуда зависит от параметров сети: напряжения, а также полного сопротивления (импеданса) кабелей, выводов и обмоток трансформатора.

При индивидуальной компенсации пусковой ток может в 30 раз превышать номинальный, а в многоступенчатых системах — до 130 раз. Столь высокие токовые нагрузки при использовании стандартных контакторов приводят к их преждевременному износу, «свариванию» контактов и риску повреждения смежного оборудования. Для решения этой проблемы необходимо:

• применять демпфирующие резисторы для ограничения пусковых токов;
• использовать специализированные контакторы, предназначенные для коммутации емкостных нагрузок.

Принцип работы конденсаторных контакторов серии NTC

Данные устройства спроектированы для эффективного управления системами компенсации реактивной мощности. Конструкция контактора включает блок вспомогательных контактов и систему из шести демпфирующих резисторов (по два на каждую фазу). При включении резисторы ограничивают пусковые токи до номинальных значений, предотвращая перегрузку главных контактов. После завершения переходного процесса резисторы шунтируются (замыкаются накоротко), обеспечивая штатный режим работы.

Ключевые достоинства специализированных контакторов для коммутации конденсаторов NTC:

• Соответствие стандартам: полное соблюдение требований IS13947-4-1 (категория AC-6B).
• Экономическая эффективность: оптимизация затрат на внедрение и эксплуатацию.
• Надежность и долговечность: высокий ресурс электрической износостойкости, гарантирующий стабильную работу в течение всего срока службы.
• Энергоэффективность: низкий уровень тепловых потерь и минимальное энергопотребление.
• Безопасность: высокий уровень защиты оборудования и персонала, исключение рисков, связанных с перенапряжением.
• Гибкость: возможность параллельного подключения конденсаторных батарей без потери рабочих характеристик.
• Простота обслуживания: минимальные требования к сервисному сопровождению.

Технические характеристики конденсаторных контакторов NTC

Обозначение контактора		Номинальная мощность при 50/60Гц (кВАр) 400- 440V	Рабочий ток (A)	Частота переключений (в час)	Рабочий ресурс (циклов)	Вспомогательные контакты
NTC1D10K02		10	14	240	200000	2NC
NTC1D12K02		12.5	18	240	200000	2NC
NTC1D16K02		16.7	24	240	200000	2NC
NTC1D20K11		20	29	240	100000	1NO+1NC
NTC1D25K11		25	36	240	100000	1NO+1NC
NTC1D33K12		33.3	48	240	100000	1NO+2NC
NTC1D40K12		40	58	240	100000	1NO+2NC
NTC1D60K12		60	92	240	100000	1NO+2NC

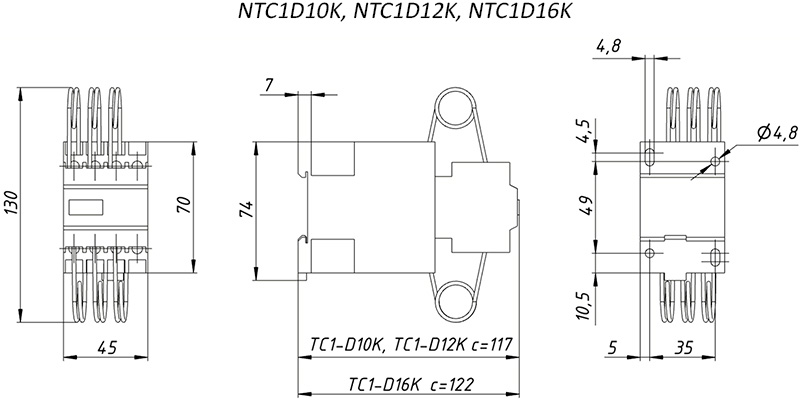

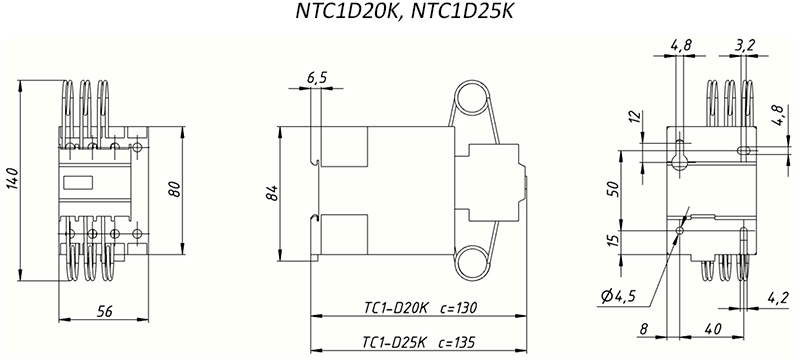

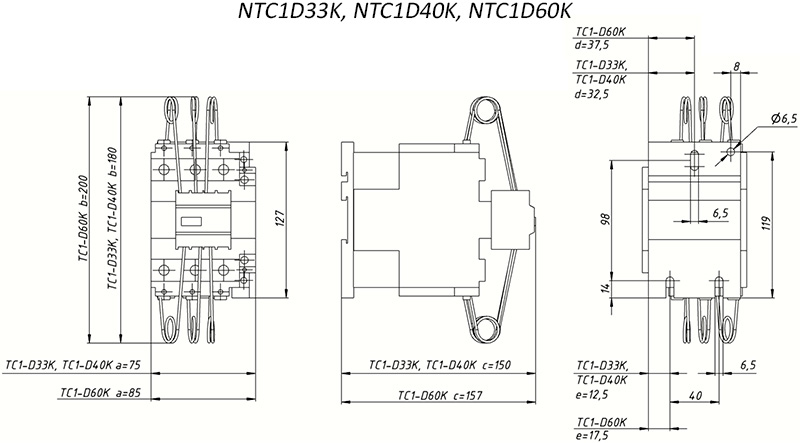

Габаритные размеры конденсаторных контакторов NTC

Перечень конденсаторных контакторов NTC, доступных для заказа:
