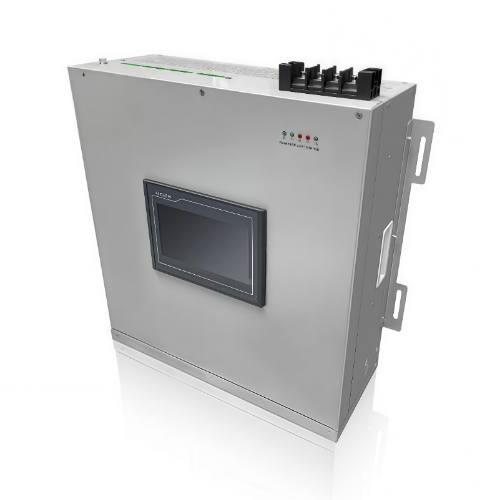

Настенные модули активных фильтров гармоник АФГ
В сегодняшнем сложном электрическом ландшафте постоянная поставка чистой и надежной энергии является не просто преимуществом; это имеет основополагающее значение для успеха в эксплуатации. Активные гармонические фильтры АФГ зарекомендовали себя как интеллектуальные решения, умело решая современные проблемы качества электроэнергии и предлагая инженерам защиту в режиме реального времени, на которую они могут положиться.
Что такое гармоника и почему они являются проблемой?
Гармоники похожи на дополнительные или нежелательные частоты, которые сочетаются с основной частотой электрического сигнала. Они возникают, когда ток или форма волны напряжения не является гладкой синусоидальной волной.
Это гармоническое искажение происходит из-за повсеместного использования нелинейных нагрузок в электрических системах, таких как:
- Светодиодное освещение
- Аккумуляторные зарядные устройства
- Промышленные выпрямители
- Переменные Частотные приводы (VFD)
- Контроллеры температуры на основе SCR
- Непрерывные Поставки Питания (ИБП)
- Переключение Средств Питания (SMPS)
Во время гармонических искажений вы можете столкнуться с конкретными негативными последствиями, такими как:
- Снижение эффективности в производстве электроэнергии, передаче и использовании, что, следовательно, увеличивает ваши эксплуатационные расходы.
- Ускоренное старение компонентов электростанций, таких как трансформаторы, двигатели и кабели, благодаря дополнительным нагревательным эффектам гармонических токов.
- Перегрузка конденсаторов коррекции мощности (конденсаторов PFC) и нейтральных проводников — особая проблема в системах, где могут накапливаться трехгранные гармоники.
- Ложная работа защитного оборудования, включая предохранители и автоматические выключатели, тем самым ставя под угрозу общую надежность вашей системы.
- Увеличение частоты отказов электронных устройств, которые часто высокочувствительны к искаженным формам волн напряжения.
Кроме того, высокое гармоническое искажение влияет на ваш истинный косинус фи. Ваши существующие конденсаторы для коррекции коэффициента мощности могут стать неэффективными или даже повредиться этими гармониками, что может привести к штрафам за коммунальные услуги и более высоким счетам за электроэнергию.
Как работает активный гармонический фильтр: принципы, эксплуатация и ключевые компоненты

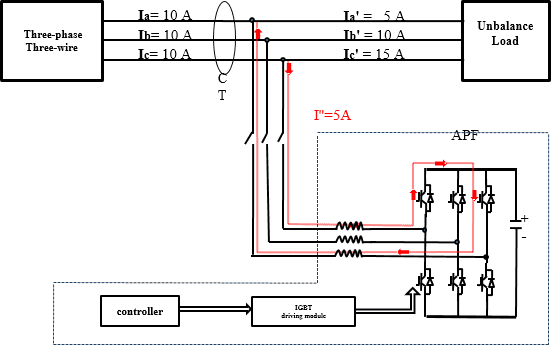

АФГ работает на основе высокоэффективного принципа — обнаружения и отмены. Устройство постоянно контролирует электрическую систему в режиме реального времени и идентифицирует нежелательные гармонические токи, генерируемые нелинейными нагрузками. После обнаружения он генерирует равные и противоположные (180° фазовые) токи, которые эффективно компенсируют нежелательные гармоники.
Это динамическое снятие нейтрализует существующие гармоники и мгновенно адаптируется к изменяющимся условиям нагрузки, обеспечивая постоянное качество мощности. В отличие от традиционных пассивных фильтров, которые нацелены на определенные частоты, АФГ предлагают гармоническое смягчение широкого спектра действия с приспособляемостью в реальном времени.
Нужно проанализировать их динамический четырехэтапный операционный цикл, чтобы полностью понять, как работает активный гармонический фильтр, и бороться с распространенным гармоническим искажением.
Этап 1: Гармоническое измерение и зондирование
В основе каждого эффективного решения АФГ лежит хирургическая-точная диагностика. Высокоточные трансформаторы (CT) стратегически зажаты на ваши силовые кабели, особенно в трехфазных системах, собирая текущие данные в режиме реального времени с впечатляющей скоростью, часто превышая 512 образцов за цикл. Они тщательно отслеживают свои специфические масштабы и фазовые отношения.
Этап 2: Обработка сигнала и расчет компенсаций
Как только гармоническая сигнатура захвачена, контроллер DSP АФГ (обработка цифрового сигнала) мгновенно преобразуется в аналитический мозг вашей электрической системы.
Усовершенствованные алгоритмы обработки сигналов тщательно перекрестно ссылаются на измеренные гармонические данные с номинальным напряжением вашего объекта и существующими коэффициентами мощности. Это позволяет точно рассчитать ток компенсации, необходимый для противодействия каждому проблемному гармоническому компоненту.
Эта математическая инверсия переворачивает гармонические фазовые углы, чтобы быть ровно на 180 градусов от синхронизации.
Этап 3: Поколение контрадействующих течений
С определением плана коррекции ваш АФГ активирует свою силовую электронную стадию с помощью промышленного оборудования. Система имеет IGBT или Insulated-Gate биполярный транзисторный мост. Это устройство, которое рассчитано на требовательные нагрузки, такие как 480VAC @ 600A, выполняет сложные методы модуляции импульсной ширины (PWM), такие как модуляция ширины Space Vector Pulse (SVPWM).
Этот процесс быстро преобразует энергию из внутреннего накопителя энергии в DC в точно откалиброванные токи отмены.
Этап 4: Инъекции и непрерывная реальная перестройка в реальном времени
На этом заключительном этапе теория динамически преобразуется в защитное действие через систему усилителя с замкнутым контуром вашего АФГ. Высокоплотные инъекционные трансформаторы, а иногда и прямые соединения, тщательно подают генерируемый корректирующий ток непосредственно в ваши линии переменного тока.
Это действие нейтрализует разрушительные гармоники в самом их источнике распространения. Быстрый цикл обновления системы, часто около 10 кГц, облегчает то, что инженеры-электрики называют «динамической импедансной регулировкой». Это позволяет АФГ автоматически компенсировать постоянно варьирующиеся нагрузки от вашего разнообразного оборудования, такого как двигатели VFD, блоки SMPS или зарядные устройства.
Ключевые компоненты системы AHF
Каждый АФГ имеет аппаратные и программные компоненты, работающие в идеальной синхронизации. Вот список элементов и их функций:
- Текущие трансформаторы измеряют постоянный поток в линиях электропередач для выявления гармонических сигнатур для анализа.
- Цифровой сигнальный процессор, или DSP, обрабатывает сигналы, рассчитывает гармоническую компенсацию и делегирует команды управления. Короче говоря, он служит мозгом системы.
- Power Electronics (IGBT Inverter Bridge) преобразует мощность постоянного тока в точно сформированные противотоки переменного тока с использованием передовых методов PWM.
- DC Bus обеспечивает резерв энергии для быстрого компенсационного впрыска тока.
Инъекционные трансформаторы или соединительные схемы поставляют корректирующее электричество в линию электропередачи в правильной точке и на уровне напряжения. - Система интерфейса управления и мониторинга позволяет настроить, удаленный мониторинг, диагностику в реальном времени и отчетность через удобные панели инструментов.
Эти компоненты обеспечивают точную и эффективную гармоническую компенсацию для оптимального качества мощности, что позволяет нам исследовать ключевые преимущества использования АФГ.
Преимущества использования активных гармонических фильтров АФГ
Технические преимущества АФГ проявляются в измеримых эксплуатационных улучшениях. Эти точные фильтры являются эффективными инструментами для улучшения качества электроэнергии в электрических системах. Они работают с использованием механизма управления замкнутым циклом, который позволяет им точно удалять нежелательные гармоники. Вот основные преимущества АФГ:
- Регулировки в реальном времени: АФГ более эффективны, чем пассивные фильтры, потому что они могут быстро адаптироваться к изменениям в электрической сети.
- Улучшенный фактор мощности: они помогают повысить коэффициент мощности, смягчая давление на систему распределения электроэнергии, что приводит к экономии энергии и снижению затрат на коммунальные услуги.
- Снижение напряжения оборудования: устраняя гармоники и искажения напряжения, АФГ продлевают срок службы чувствительного оборудования, что приводит к снижению затрат на техническое обслуживание.
- Хотя первоначальные инвестиции в АФГ выше, они обеспечивают долгосрочные преимущества, такие как минимизированное время простоя, экономия энергии и увеличение срока службы оборудования. Таким образом, это финансово мудрый выбор.
- Соответствие требованиям регулирования: АФГ помогают объектам в соблюдении международных стандартов качества и правил, обеспечивая устойчивое и надежное энергоснабжение.
Поскольку спрос на более чистую и надежную электроэнергию продолжает расти, важность АФГ в поддержании качества электроэнергии и стабильности системы значительно возрастает.
Наша компания предлагает к поставке , монтажу и настройке компактное решение - настенные модули АФГ. Преимущества данной модели АФГ - компактность и более дешевая цена , по сравнению с напольными вариантами.
Технические характеристики настенных модулей АФГ
| Параметр | Значение |
| Номинальное напряжение | 400 В ± 15% |
| Номинальная частота | 50 ± 2.5 Гц |
| Схема электроснабжения | Трехфазная, четырехпроводная |
| Номинальная мощность (на модуль) | 15, 25, 50, 75, 100, 150, 200 А |
| Силовая схема | Трехуровневая |
| Количество параллельно работающих устройств | До 12 шт. |
| Время отклика | ≤ 5 мс |
| КПД (при автономной работе) | ≥ 98% |
| Режимы работы | Подавление гармоник, компенсация реактивной мощности, симметрирование трехфазной нагрузки |
| Фильтрация гармоник | Одновременное подавление нечетных гармоник от 2- й до 50-й, а также избирательная фильтрация выбранных гармоник (порядок от 2 до 50) |
| Ограничение тока | Компенсирующий ток автоматически ограничивается в пределах допустимого диапазона |
| Эффективность компенсации (при достаточной мощности) | Суммарный коэффициент искажения синусоидальности по току (THDi ≤ 5%) Коэффициент мощности ≥ 99% Небаланс нагрузки ≤ 5% |
| Пользовательский интерфейс | Внешний ЧМИ 7” или встроенный ЧМИ |
| Индикация состояния устройства | Выводится при обмене данными |
| Режимы запуска | Ручной запуск, автоматический запуск |
| Связь | RS-485, протокол Modbus |
| Температура окружающей среды | от минус 20 до +55 ºС |
| Температура хранения | от минус 30 до +70 ºС |
| Относительная влажность | 95% без конденсации влаги |
| Высота над уровнем моря | ≤ 1500 м |
| Требования к охлаждению | Требуется хорошая вентиляция; помещение должно обеспечивать свободный доступ воздуха |
Габаритные размеры настенных модулей активных фильтров гармоник АФГ

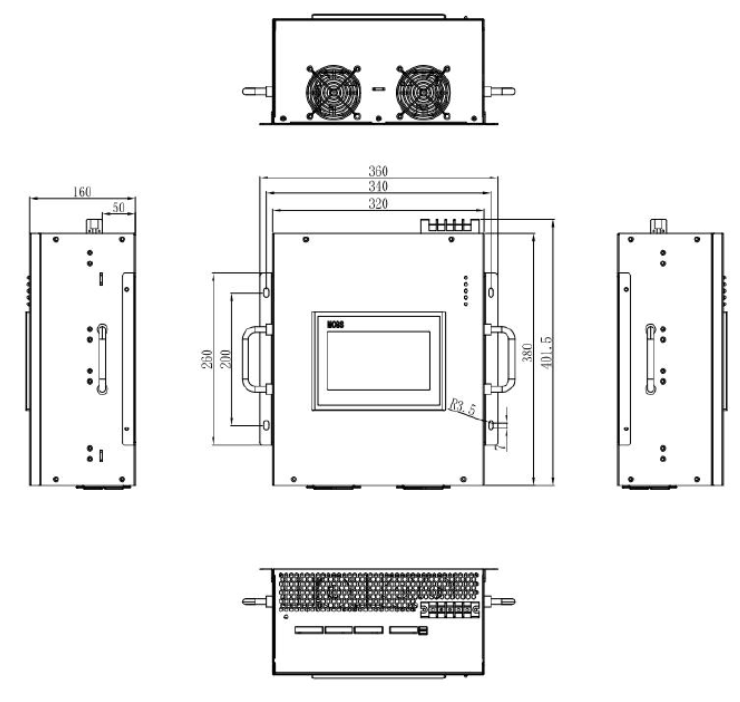

Настенный модуль АФГ 15/25А

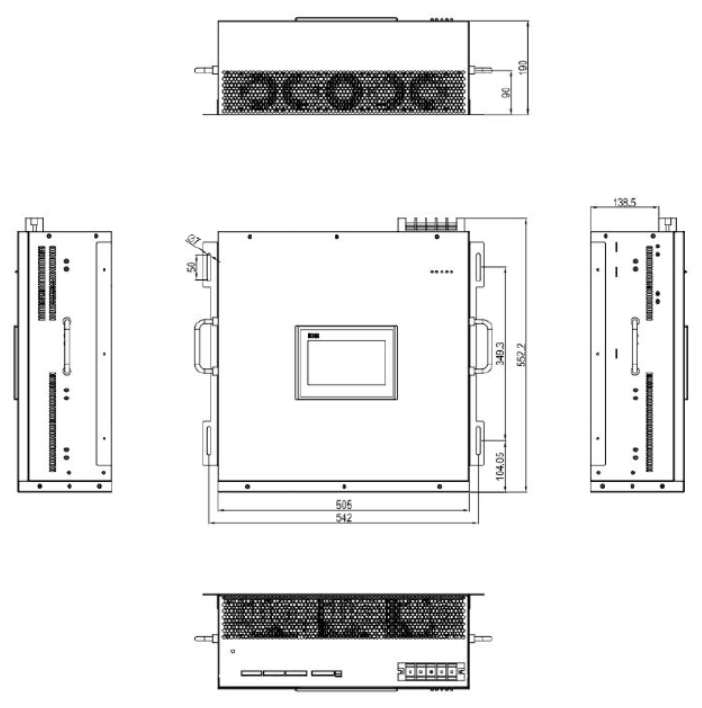

Настенный модуль АФГ 50/75А

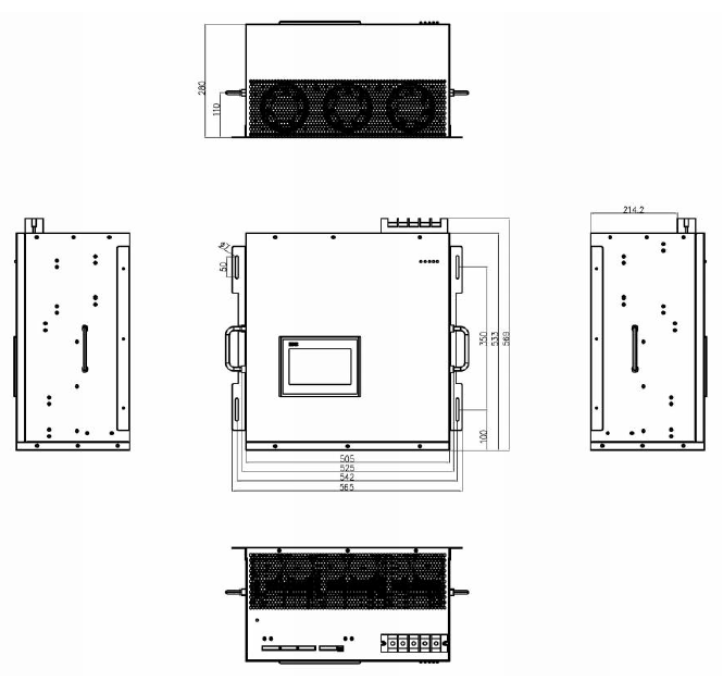

Настенный модуль АФГ 100/150А
Перечень настенных модулей АФГ , доступных для заказа:
| Наименование АФГ | Габаритные размеры |
| Активный фильтр гармоник АФГ (APF) 400-15A-4LW 15А 400 В | 492 х 137 х 420 |
| Активный фильтр гармоник АФГ (APF) 400-25A-4LW 25 А 400 В | 492 х 137 х 420 |
| Активный фильтр гармоник АФГ (APF) 400-50A-4LW 50 А 400 В | 620 х 565 х 226 |
| Активный фильтр гармоник АФГ (APF) 400-75A-4LW 75 А 400 В | 620 х 565 х 226 |
| Активный фильтр гармоник АФГ (APF) 400-100A-4LW 100 А 400 В | 620 х 565 х 226 |
| Активный фильтр гармоник АФГ (APF) 400-125A-4LW 125 А 400 В | 620 х 565 х 226 |
| Активный фильтр гармоник АФГ (APF) 400-150A-4LW 150 А 400 В | 620 х 565 х 226 |
| Активный фильтр гармоник АФГ (APF) 400-200A-4LW 200 А 400 В | 710 х 575 х 250 |
