Стабилизаторы ORTEA Antares 15-135 кВА

Стабилизаторы ORTEA Antares

Стабилизаторы напряжения ORTEA Antares демонстрируют высокую эффективность (КПД 98%) и оперативность (скорость стабилизации 8 м/с). Принцип электродинамической стабилизации обеспечивает плавное, непрерывное регулирование напряжения и стабильную работу в диапазоне нагрузок от 0% до 100%. Выходное напряжение стабилизируется без прерывания синусоиды и без внесения нелинейных искажений.

Стабилизаторы ORTEA Antares способны выдерживать пусковые токи, превышающие номинальные в десять раз. Это упрощает подбор оборудования, поскольку пользователю достаточно ориентироваться на суммарную потребляемую мощность, не углубляясь в расчеты пиковых нагрузок.

Благодаря применению морозоустойчивых компонентов стабилизаторы этой модели гарантируют стабильную работу в широком диапазоне температур: от –25°C до +45°C.

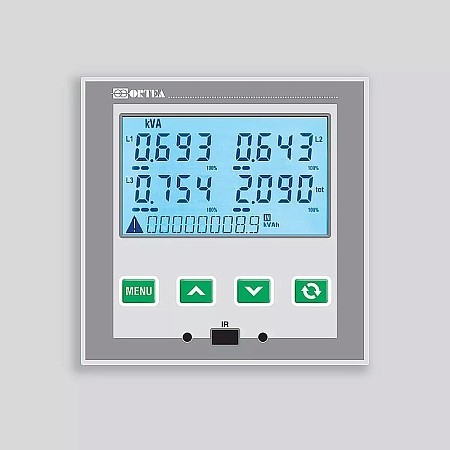

На лицевой панели однофазного стабилизатора ORTEA Antares интегрирован цифровой вольтметр, предоставляющий в реальном времени информацию о характеристиках выходного напряжения. Кроме того, система автоматически активирует сигнализацию при обнаружении аномалий в электросети, таких как перегрузка или выход напряжения за установленные пороговые значения.

Стабилизаторы ORTEA Antares

Для предотвращения повреждений при коротких замыканиях или перегрузках на выходе, предусмотрен автоматический рубильник. Цепи управления дополнительно защищены плавкими вставками.

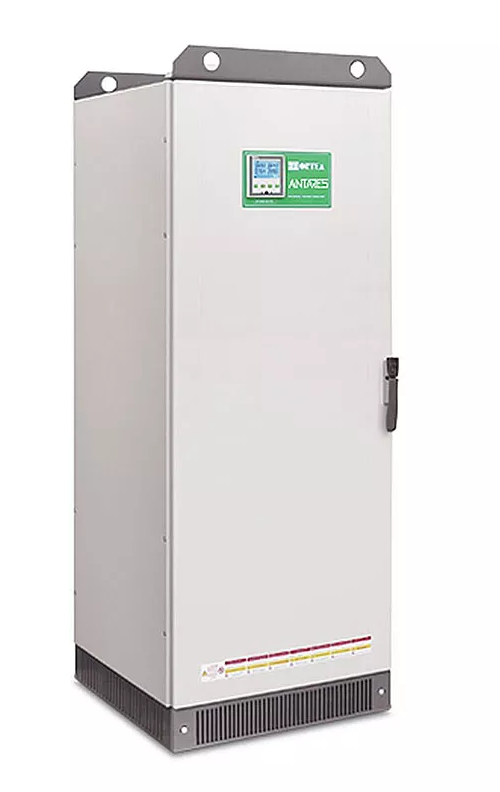

Стабилизаторы в прочном металлическом корпусе обеспечивают защиту по стандарту IP 21. Для удобства перемещения некоторые модели оснащаются колесами. Серия Antares от ORTEA предлагает выбор между естественным и принудительным охлаждением, в зависимости от потребностей вашей модели.

В основе данной системы управления лежит высокопроизводительный микропроцессор нового поколения. Он осуществляет мониторинг входного сетевого напряжения с частотой 2 кГц, что обеспечивает непрерывный анализ состояния электросети. Такая оперативность позволяет стабилизатору мгновенно корректировать выходное напряжение, поддерживая его с точностью до 0,5% для подключенных устройств.

Технические характеристики однофазных стабилизаторов ORTEA Antares

Тип установки: устройство предназначено для размещения на полу.

Место эксплуатации: может использоваться только внутри помещений.

Принцип работы: работает по принципу электродинамического (или электромеханического) преобразования.

Режим эксплуатации: способен работать без перерывов.

Электропитание: требует однофазное электропитание.

Регулировка: обеспечивает плавную, бесступенчатую регулировку параметров.

Степень защиты: имеет защиту от проникновения твердых предметов размером более 12.5 мм и от вертикально падающих капель воды (IP21).

Управление напряжением: оснащен автоматическим стабилизатором напряжения.

Номинальная мощность: базовая электрическая мощность составляет 100 киловольт-ампер.

Возможность кратковременной перегрузки: способен выдерживать нагрузку до 200% в течение 20 секунд.

Рабочая частота сети: стабильно работает при частоте тока 50 или 60 Гц с допустимым отклонением ±5%.

Выходное напряжение: обеспечивает выходное напряжение на уровне 220, 230 или 240 Вольт.

Диапазон входного напряжения: корректно работает при входном напряжении в пределах 187-253 Вольт или 176-264 Вольт (в зависимости от модели/настройки).

Скорость реакции: время реакции на изменение напряжения составляет 16 миллисекунд на Вольт (или 12 миллисекунд на Вольт, в зависимости от условий).

Система охлаждения: охлаждение может быть естественным или принудительным.

Эффективность: коэффициент полезного действия (КПД) достигает 98%.

Допустимая влажность: может работать при относительной влажности воздуха до 95%.

Условия эксплуатации (температура): рабочий диапазон температур составляет от -25°C до +45°C

Особенности однофазных стабилизаторов напряжения ORTEA Antares

- автотрансформаторы, являющиеся неотъемлемой частью стабилизаторов Ortea, производятся самой компанией с применением запатентованной технологии. Особое внимание уделяется вакуумной пропитке обмоток полиэстерной смолой. Процесс включает полное погружение узла в смолу с последующей полимеризацией путем термической обработки, что гарантирует высокую механическую прочность и необходимый класс электрической изоляции;

- принцип работы стабилизаторов Ortea Antares основан на электродинамическом регулировании напряжения, признанном наиболее надежном. Центральным элементом конструкции является токосъемная каретка , оснащенная металлографитовыми роликами повышенной прочности. В отличие от угольных щеток, применяемых в большинстве электромеханических стабилизаторов и подверженных интенсивному износу, металлографитные ролики демонстрируют уникальную износостойкость, исключающую необходимость их замены или обслуживания на протяжении всего жизненного цикла устройства;

- устройство оснащено схемой, которая при отключении основного электропитания автоматически снижает выходное напряжение до минимального уровня. Высокоемкостные конденсаторы в этой схеме обеспечивают плавное снижение напряжение, переводя токосъемную каретку с графитовыми роликами в режим пониженного напряжения. Такая система регулирования служит для защиты как стабилизатора, так и подключенного оборудования от повреждений, которые могут возникнуть при возобновлении подачи электроэнергии;

- предусмотрена функция защиты от аномальных значений выходного напряжения. Система мониторинга автоматически регулирует подачу напряжения на нагрузку, поддерживая его в пределах, гарантирующих безопасную эксплуатацию. При превышении или снижении выходного напряжения более чем на +10% или -20% от установленного номинала соответственно, происходит автоматическое отключение нагрузки. После восстановления напряжения в допустимых рамках, нагрузка автоматически подключается вновь. Это обеспечивает комплексную защиту от перенапряжения и пониженного напряжения.

Номинальная мощность стабилизаторов ORTEA Antares в зависимости от диапазона входного напряжения

±15%	±20%	±25%	±30%	+15%/-25%	+15%/-35%	+15%/-45%
35	25	20	15	25	20	15
45	35	25	20	35	25	20
60	45	35	25	45	35	25
80	60	45	35	60	45	35
100	80	60	45	80	60	45
135	100	80	60	100	80	60

Параметры моделей однофазных стабилизаторов ORTEA Antares

Модель/параметры	Номинальная мощность. кВа	Изменение входных данных,%	Максимальный входной ток, А	Номинальный выходной ток, А	Скорость регулирования, мс/В	Габариты, мм	Вес, кг
±20%/±15%
25-20	25	±20	136	109	12	410х680х1200	180
35-15	35	±15	179	152	16	-//-	-//-
35-20	35	±20	190	152	12	600х600х1600	200
45-15	45	±15	230	196	16	-//-	-//-
45-20	45	±20	245	196	12	600х800х1600	320
60-15	60	±15	307	261	16	-//-	-//-
60-20	60	±20	326	261	12	600х800х1600	390
80-15	80	±15	409	348	16	-//-	-//-
8-20	80	±20	435	348	12	600х800х1800	550
100-15	100	±15	511	435	16	-//-	-//-
100-20	100	±20	544	435	12	600х800х1800	650
135-15	135	±15	690	587	16	-//-	-//-
±30%/±25%
15-30	15	±30	93	65	8	410х680х1200	180
20-25	20	±25	116	87	10	-//-	-//-
20-30	20	±30	124	87	8	600х600х1600	200
25-25	25	±25	145	109	10	-//-	-//-
25-30	25	±30	156	109	8	600х800х1600	320
35-25	35	±25	203	152	10	-//-	-//-
35-30	35	±30	217	152	8	600х800х1600	390
45-25	45	±25	261	196	10	-//-	-//-
45-30	45	±30	279	196	8	600х800х1800	550
60-25	60	±25	348	261	10	-//-	-//-
60-30	60	±30	373	261	8	600х800х1800	650
80-25	80	±25	464	348	10	-//-	-//-
+15%/-25%
25-15/25	25	+15/-25	145	109	14	410х680х1200	190
35-15/25	35	+15/-25	203	152	14	600х600х1600	210
45-15/25	45	+15/-25	261	196	14	600х800х1600	330
60-15/25	60	+15/-25	348	261	14	600х800х1600	400
80-15/25	80	+15/-25	464	348	14	600х800х1800	560
100-15/25	100	+15/-25	580	435	14	600х800х1800	660
+15%/-35%
20-15/35	20	+15/-35	134	87	11	410х680х1200	200
25-15/35	25	+15/-35	167	109	11	600х600х1600	220
35-15/35	35	+15/-35	234	152	11	600х800х1600	340
45-15/35	45	+15/-35	301	196	11	600х800х1600	410
60-15/35	60	+15/-35	401	261	11	600х800х1800	570
80-15/35	80	+15/-35	535	348	11	600х800х1800	670
+15%/-45%
15-15/45	15	+15/-45	118	65	9	410х680х1200	210
20-15/45	20	+15/-45	158	87	9	600х600х1600	230
25-15/45	25	+15/-45	198	109	9	600х800х1600	350
35-15/45	35	+15/-45	276	152	9	600х800х1600	420
45-15/45	45	+15/-45	356	196	9	600х800х1800	580
60-15/45	60	+15/-45	474	261	9	600х800х1800	680

Скачать документацию по однофазным стабилизаторам Ortea Antares :

1.Описание однофазные стабилизаторы напряжения ORTEA Antares
2.Опросный лист стабилизаторы ORTEA
3.Руководство пользователя стабилизаторы напряжения ORTEA Antares
