Одножильный греющий кабель с минеральной изоляцией Bartec EMK тип 27-3833, 27-3834
Нагревательный кабель BARTEC EMK характеризуется повышенной механической прочностью, что исключает необходимость в использовании дополнительных защитных оболочек. Принцип действия основан на выделении джоулева тепла при прохождении электрического тока через резистивную жилу. Мощность тепловыделения определяется параметрами питающего напряжения и сопротивлением нагревательного контура
Преимущества
- предотвращение коррозионного растрескивания;
- высокая энергоэффективность (до 230 Вт/м);
- исключительная долговечность в химически активных средах.
| Таблица для подбора Bartec EMK CuNi | |||||||||
| Краткое обозначение | Ω/км при +20°С | Материал провода | Внешний диаметр | Внешняя оболочка Ω/км | Номер для заказа | ||||
| Bartec EMK CuNi 0011 | 11 | Медь | 4,9 | 58,30 | 27-3833-20490011 | ||||
| Bartec EMK CuNi 0017 | 17 | Медь | 4,6 | 65,60 | 27-3833-20460017 | ||||
| Bartec EMK CuNi 0025 | 25 | Медь | 3,7 | 93,30 | 27-3833-20370025 | ||||
| Bartec EMK CuNi 0040 | 40 | Медь | 3,4 | 107,60 | 27-3833-20340040 | ||||
| Bartec EMK CuNi 0063 | 63 | Медь | 3,2 | 121,00 | 27-3833-20320063 | ||||
| Bartec EMK CuNi 0160 | 160 | Константан | 4,9 | 58,81 | 27-3833-20490160 | ||||
| Bartec EMK CuNi 0250 | 250 | Константан | 4,4 | 71,99 | 27-3833-20440250 | ||||
| Bartec EMK CuNi 0400 | 400 | Константан | 4 | 87,69 | 27-3833-20400400 | ||||
| Bartec EMK CuNi 0630 | 630 | Константан | 3,7 | 103,10 | 27-3833-20370630 | ||||
| Bartec EMK CuNi 1000 | 1000 | Константан | 3,4 | 123,00 | 27-3833-20341000 | ||||
| Bartec EMK CuNi 1600 | 1600 | Константан | 3,2 | 139,60 | 27-3833-20321600 | ||||
| Таблица для подбора Bartec EMK VA № 1.4541 | |||||||||
| Краткое обозначение | Ω/км при +20°С | Материал провода | Внешний диаметр | Внешняя оболочка Ω/км | Номер для заказа | ||||
| Bartec EMK VA 0160 | 160 | Нихром | 6,5 | 92,38 | 27-3834-20650160 | ||||
| Bartec EMK VA 0250 | 250 | Нихром | 5,3 | 137,60 | 27-3834-20530250 | ||||
| Bartec EMK VA 0400 | 400 | Нихром | 4,7 | 173,70 | 27-3834-20470400 | ||||
| Bartec EMK VA 0630 | 630 | Нихром | 4,3 | 152,40 | 27-3834-20430630 | ||||
| Bartec EMK VA 1000 | 1000 | Нихром | 3,9 | 187,00 | 27-3834-20391000 | ||||
| Bartec EMK VA 1600 | 1600 | Нихром | 3,6 | 215,30 | 27-3834-20361600 | ||||
| Bartec EMK VA 2500 | 2500 | Нихром | 3,4 | 235,80 | 27-3834-20342500 | ||||
| Bartec Bartec EMK VA 4000 | 4000 | Нихром | 3,2 | 284,20 | 27-3834-20324000 | ||||
| Bartec EMK VA 6300 | 6300 | Нихром | 3,2 | 284,20 | 27-3834-20326300 | ||||
| Bartec EMK VA 010K | 10000 | Нихром | 3,2 | 284,20 | 27-3834-2032010K | ||||
Технические характеристики
- Взрывозащита
- Обозначение II 2G EEx e II
- Сертификат испытаний: PTB 99 ATEX 1080 U
- SIRA 05 ATEX 3008
- Технические данные

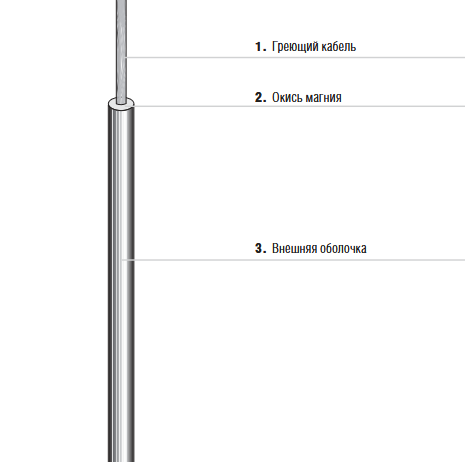

- Конструкция
- Греющий кабель медь, нихром, константан
- Минеральная оболочка MgO
- Внешняя оболочка Incoloy, нерж. сталь VA No 1.4541 или CuNi
- Греющий контур с ЕМКТип 27-3621-02../….
- Тип 27-3621-04../….
- Тип 27-3623-02../….
- Тип 27-3623-04../….
- Номинальное напряжение: до 500 В
- Напряжение испытания: 1,5 кВ
- Мин. температура прокладки: -20 °C
- Радиус изгиба: 3 внешних диаметра (стандартное исполнение)
- 5 внешних диаметров (взрывозащищенное исполнение)
- Вес: от 100 до 180 г/м2
- Макс. термостойкость
- Incoloy +650 °C*
- VA 1.4541 (нерж.сталь) +600 °C
- CuNi +400 °C
