BSTW II Предохранительное устройство контроля температуры

Характерные особенности

• Прямое подключение саморегулирующихся нагревательных лент посредством технологии холодного монтажа BARTEC обеспечивает экономию материалов
• Напряжение питания до 400 В и 2 стандартных кабельных ввода M20 x 1,5 для улучшения работы с нагревательными секциями EKL
• Безопасная температура отключения -45 °C или -55 °C, что обеспечивает надежность работы даже в условиях чрезвычайно низких температур
• Минимальная температура применения -55 °C для всех стандартных вариантов позволяет неограниченно использовать в различных странах мира
• Широкий диапазон регулирования, от -20 °C до +500 °C, в зависимости от сменного элемента, установленного в выключателе

Описание

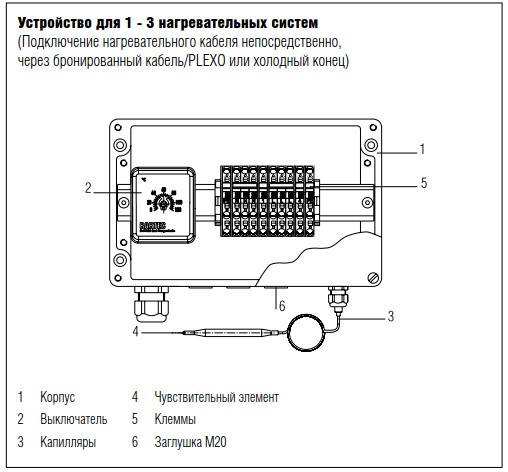

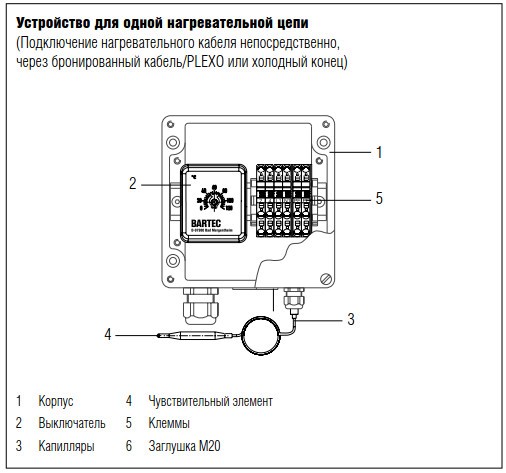

Устройства контроля (BSTW II — взрывозащищенное, 25 А) и ограничители (BTB II/BSTB II) температуры представляют собой двухпозиционные устройства в корпусах из полиэстера с маркировкой взрывозащиты Ex e.

Кроме подключения обычных бронированных кабелей, модели BSTW II и BTB II/BSTW II пригодны и сертифицированы для прямого ввода саморегулирующихся нагревательных систем BARTEC в корпус. Благодаря этому исключается необходимость в контроле тепловой безопасности и дальнейшем приёмочном испытании, проводимым правомочным лицом.

Выгода для заказчика очевидна. Непосредственное подключение саморегулирующихся нагревательных лент устраняет необходимость применения распределительных коробок и значительно сокращает требуемое количество электропроводки.

Модели BSTW II и BTB II/BSTB II могут контролировать как температуру окружающего воздуха, так и температуру различных поверхностей. Согласно стандарту EN 60079-30-1 (Евр. ком. по станд. в области электротехн. и электрон.), предохранительные ограничители температуры BTB II и BSTB II предназначены для отключения и сохранения отключенного состояния при достижении заранее установленного температурного предела. Для снятия блокировки и перезапуска системы требуется произвести ручную переустановку непосредственно в устройстве.

Принцип действия

Любое изменение температуры чувствительного элемента вызывает изменение объема наполненной жидкостью измерительной системы, что в результате приводит в движение мембрану диафрагмы, соединенную с передаточным механизмом, и, таким образом, происходит размыкание контактов микровыключателя. Если температура чувствительного элемента будет превышать установленное значение, контакты 1 и 2 будут постоянно оставаться разомкнутыми. Контакты в моделях BTB II/BSTB II будут постоянно оставаться разомкнутыми до вмешательства оператора.

Модель BSTW II предохранительное устройство контроля температуры

• Понижающая калибровка для поддержания температуры во время технологического процесса
• Автоматически включается и выключается всякий раз, когда температура превышает установленное значение или падает ниже его предела

Модель BTB II предохранительное устройство ограничения температуры

• Восходящая калибровка для ограничения температуры во время технологического процесса
• Выключается и остается в выключенном состоянии при достижении предельного значения температуры

Модель BSTB II предохранительное устройство ограничения температуры

• Модель BSTB II действует так же, как и температурный ограничитель BTB II, при этом диапазон регулирования здесь ограничен: от 0 °C до 130 °C или от 130 °C до 190 °C, в зависимости от температурного класса: Т3 н Т4.

Технические характеристики

• Маркировка взрывозащиты: II 2 G Ex de IIC T6, T5, T4, T3
• Сертификат испытаний: EPS 11 ATEX 1356 X
• Степень защиты: IP 65/EN 60529
• Минимальная температура окружающей среды: -55 °C (стандарт)
• Максимальная температура окружающей среды зависит от типа соединения нагревательного кабеля
• Температура хранения на складе: от -55 °C до +65 °C
• Капиллярная трубка
• Длина 1000 mm
• Длина чувствительного элемента 1,5 мм
• Мин. радиус изгиба 5 мм
• Диаметр термочувствительного элемента датчика: 6 мм
• Материал сенсора VA 1.45711
• Контакты: 1 двусторонний контакт
• Контактные панели 1 — 2: AC 400 В/16 A, AC 230 В/25 A
• Контактные панели 1-4: AC 400 В/6,3 A, AC 230 В/6,3 A
• Переключение около 7 %
