KRM Капиллярный термостат 16 A
Преимущества
- Коммутационная способность 16 А
- Гибкий монтаж благодаря длине капиллярной трубки 1600 мм
- Компактный корпус
- Имеются двойные приборы
Описание
Устойчивый к среде капиллярный термостат Bartec KRM – это механический двухпозиционный регулятор. Регулятор KRM встроен в корпус из полиэстера, включает или отключает системы обогрева, вентиляторы, двигатели и другие приборы, в случае если температурные показатели выходят за пределы заданных значений. Возможно использование для температурного контроля в воздухе, жидкостях или на поверхностях.
Функции

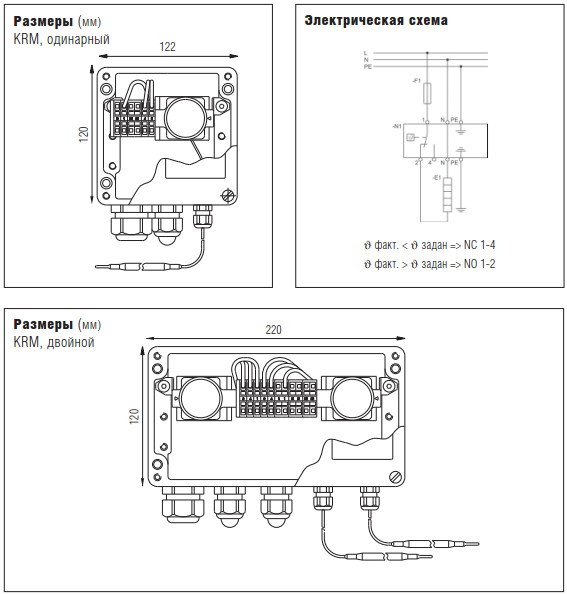

Изменение температуры на сенсоре вызывает изменение объема измерительной системы, заполненной жидкостью. В результате этого начинает двигаться мембрана. Она связана с передаточным механизмом и воздействует на микропереключатель. Если температура сенсора превышает заданный параметр, клемма 1/2 незамкнута. Если температура опускается ниже допустимой, контакт замыкается автоматически
Пример применения
Термостат Bartec KRM включает приборы с температурной зависимостью (нагреватели) до 16 A напрямую. Ток включения более высоких значений или 3-фазный реализуется через контактор.
| Диапазон регулировки температуры | от 0 °C до + 100 °C | от 0 °C до + 300 °C |
| Номинальное напряжение | AC 400 В/50 Гц | AC 400 В/50 Гц |
| Коммутационная способность | AC 230 B/16 A AC 400 B/10 A | AC 230 B/16 A AC 400 B/10 A |
| Сечение подсоединения | 2,5 мм2 | 2,5 мм2 |
| Подключение защитного провода | 4 x 2,5 мм2 | 4 x 2,5 мм2 |
| Разность температуры включения и выключения | ок. 3 K | ок. 8 K |
| Вид защиты согл. EN 60529 | IP 65 | IP 65 |
| Длина капиллярной трубки | 1600 мм | 1600 мм |
| Мин. радиус изгиба | 20 мм | 20 мм |
| Макс. температура сенсора | + 115 °C | + 345 °C |
| Мин. температура сенсора | — 40 °C | — 15 °C |
| Диаметр сенсора | 6 мм | 4 мм |
| Длина сенсора | 140 мм | 165 мм |
| Резьбовые соединения кабеля | 1 x M25, клеммный диапазон 9 — 16 мм 1 x M20, клеммный диапазон 6 — 12 мм | |
| Резьбовые соединения кабеля KRM, 1 ввод | 1 x M25, 1 x M20 | |
| Комбинация KRM | 1 x M25, 2 x M20 (2 x M20 с заглушкой) | |
| Таблица для подбора | ||
| Обозначение | Диапазон регулировки температуры | Номер для заказа |
| 1 термостат с защитным корпусом из полиэстера GKF 122 x 120 x 90 | от 0 °C до +100 °C | 27-6AA3-61522000 |
| 1 термостат с защитным корпусом из полиэстера GKF 122 x 120 x 90 | от 0 °C до +300 °C | 27-6AA3-615B2000 |
| 2 термостата с защитным корпусом из полиэстера GKF 220 x 120 x 90 | от 2 x 0 °C до +100 °C | 27-6AK3-61622000 |
| 2 термостата с защитным корпусом из полиэстера GKF 220 x 120 x 90 | от 2 x 0 °C до +300 °C | 27-6AK3-616B2000 |
| 2 термостата с защитным корпусом из полиэстера GKF 220 x 120 x 90 | от 1 x 0 °C до +100 °C от 1 x 0 °C до +300 °C | 27-6AK3-61602P2B |
Технические характеристики
- Вид контакта: 1 переменный
- Клеммы: 4 х 2,5 мм2 + 2 земли
- Диапазон температур применения: -20 °C до +65 °C
