KTE-d Кабельный терморегулятор

Преимущества

• очень маленькая конструктивная форма
• допущен ATEX для применения в условиях газа и пыли
• высокий коммутационный ток
• широкий диапазон температур применения
• готовый к подключению, необслуживаемый

Описание

Чрезвычайно компактный, встроенный в кабель биметаллический терморегулятор используется прежде всего во взрывоопасных зонах, в которых приборы необходимо защищать от мороза. Этот терморегулятор может использоваться для регулирования распределительными шкафами и шкафами управления, преобразовательными и предохранительными коробками, измерительными устройствами и т.д.

Кроме того, он может применяться для контроля (сигнализации) пониженных и повышенных температур или даже в качестве контакта сигнализации. Применение гарантирует высокую эксплуатационную безопасность, поскольку поддерживаются требуемые минимальные температуры.

Конструкция

Терморегулятор встроен в залитом корпусе. Терморегулятор можно монтировать через отверстие в монтажной пластине, или в свободно подвешенном состоянии.

Функция

Поверхностью терморегулятора замеряется температура окружающей среды. Интегрированный, взрывобезопасный биметаллический терморегулятор включает подсоединенное отопление в соответствии с этой температурой окружающей среды.

Взрывозащита

Обозначение

II 2G EEx d IIC T6
II 2D IP 68 T 80 °C

Сертификат испытаний
PTB 04 ATEX 1064 X

Технические характеристики

• Точки переключения терморегулятора: 10 °C ВКЛ/18 °C ВЫКЛ (+/- 3 ° K) (другие по заявке)
• Диапазон температур применения: -50 °C до +180 °C
• Диапазон температур окружающей среды: -50 °C до +60 °C
• Коммутационное напряжение: макс. перем. ток 250 В (другие по заявке)
• Коммутационный ток: перем. ток 10 A
• Подключение: шланговый провод EWKF 3 x 1,5 мм2; ∅ 8,1 мм или отдельные жил

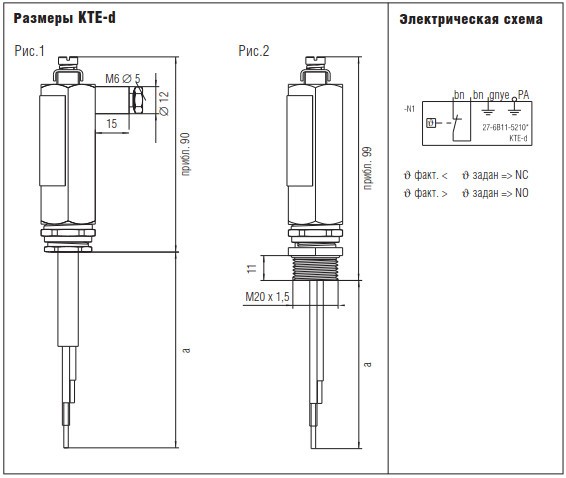

• Монтаж: внутренняя резьба M6/ сквозное отверстие d = 5 мм или соединительной резьбы М20
• Материал: анодированный алюминий стойкий к воздействию морской вод
• Класс защиты: IP 68
